Kanal Test Balonu
TAPASAN Kanal Test Balonu, boru hatlarının geçici olarak körlenmesi esnasında boru hattının testine, hattaki akışkanın tahliyesinin sağlanmasına yardımcı olan ürünlerdir. SBR+NR kauçuk ve mukavemeti yüksek kumaşların vulkanize edilmesiyle üretilmektedir. -30°C ile +70°C arasındaki sıcaklıklara dayanıklıdır. En büyük avantajı, geniş çap aralığı sayesinde birden çok boru çap aralığını ek bir ürünle tıkanmasına olanak sağlamaktadırlar. 25mm boru çapından 2800mm boru çapına kadar üretim sağlanabilmektedir.
*Gaz, petrol ve türevi maddelere dayanıklı NBR kauçuk ile üretilebilmektedir.
Ürün Kodu: KTB
| Ürün Kodu |
Kullanım Çap Aralığı | Max. Çalışma Basıncı |
Sönük Balon Ölçüleri | Geri Basınç (Test Basıncı) |

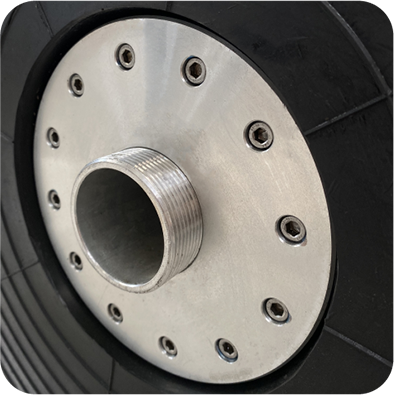

By-pass Çapı |
Yaklaşık Ürün Ağırlığı |
||
| Min. Boru Çapı | Max. Boru Çapı | Ürün Çapı | Toplam Ürün Uzunluğu |
|||||
| (mm) | (mm) | (bar) / (psi) | (mm) | (mm) | (bar) / (psi) | (mm) | (kg) | |
| KTB3570 | 35 | 70 | 3.0 / 44 | 33 | 175 | 0.5 / 7.3 | 3/10" | 1.4 |
| KTB50100 | 50 | 100 | 1.5 / 22 | 47 | 350 | 0.5 / 7.3 | 1/4" | 0.5 |
| KTB50100/2,5 | 50 | 100 | 2.5 / 36 | 47 | 350 | 1.0 / 15 | 1/4" | 0.6 |
| KTB70150 | 70 | 150 | 1.5 / 22 | 68 | 400 | 0.5 / 7.3 | 1/2" | 1.3 |
| KTB70150/2,5 | 70 | 150 | 2.5 / 36 | 68 | 400 | 1.0 / 15 | 1/2" | 1.5 |
| KTB100200 | 100 | 200 | 1.5 / 22 | 91 | 600 | 0.5 / 7.3 | 1" | 2.6 |
| KTB100200/2,5 | 100 | 200 | 2.5 / 36 | 91 | 600 | 1.0 / 15 | 1" | 2.8 |
| KTB150300 | 150 | 300 | 1.5 / 22 | 140 | 600 | 0.5 / 7.3 | 2" | 4.8 |
| KTB150300/2,5 | 150 | 300 | 2.5 / 36 | 140 | 600 | 1.0 / 15 | 2" | 5.1 |
| KTB200400 | 200 | 400 | 1.5 / 22 | 187 | 700 | 0.5 / 7.3 | 2" | 8.5 |
| KTB200400/2,5 | 200 | 400 | 2.5 / 36 | 187 | 700 | 1.0 / 15 | 2" | 8.9 |
| KTB200500 | 200 | 500 | 1.5 / 22 | 187 | 850 | 0.5 / 7.3 | 2" | 9.5 |
| KTB200500/2,5 | 200 | 500 | 2.5 / 36 | 187 | 850 | 1.0 / 15 | 2" | 9.7 |
| KTB300600 | 300 | 600 | 1.5 / 22 | 286 | 900 | 0.5 / 7.3 | 2" | 13.4 |
| KTB300600/2,5 | 300 | 600 | 2.5 / 36 | 286 | 900 | 1.0 / 15 | 2" | 13.8 |
| KTB375750 | 375 | 750 | 1.5 / 22 | 361 | 1050 | 0.5 / 7.3 | 2" | 19.0 |
| KTB375750/2,5 | 375 | 750 | 2.5 / 36 | 361 | 1050 | 1.0 / 15 | 2" | 19.5 |
| KTB400800 | 400 | 800 | 1.5 / 22 | 365 | 1050 | 0.5 / 7.3 | 2" | 19.0 |
| KTB400800/2,5 | 400 | 800 | 2.5 / 36 | 365 | 1050 | 1.0 / 15 | 2" | 19.5 |
| KTB5001000 | 500 | 1000 | 1.5 / 22 | 486 | 1150 | 0.5 / 7.3 | 2" | 31.0 |
| KTB5001000/2,5 | 500 | 1000 | 2.5 / 36 | 486 | 1150 | 1.0 / 15 | 2" | 31.5 |
| KTB5001200 | 500 | 1000 | 1.5 / 22 | 486 | 1350 | 0.5 / 7.3 | 2" | 35.0 |
| KTB6001200 | 600 | 1200 | 2.5 / 36 | 586 | 1350 | 0.3 / 4.4 | 2" | 43.0 |
| KTB6001200/2,5 | 600 | 1200 | 2.5 / 36 | 586 | 1350 | 0.8 /1.6 | 2" | 45.0 |
| KTB6001600 | 600 | 1200 | 1.0 / 15 | 586 | 2100 | 0.3 / 4.4 | 2" | 66.0 |
| KTB6001600/1,5 | 600 | 1200 | 1.5 / 22 | 586 | 2100 | 0.4/ 5.8 | 2" | 78.0 |
| KTB8001600 | 800 | 1600 | 1.0 / 15 | 782 | 2050 | 0.5 / 7.3 | 2" | 90.0 |
| KTB8001800 | 800 | 1800 | 1.0 / 15 | 782 | 2300 | 0.4/ 5.8 | 2" | 100.0 |
| KTB8002000 | 800 | 2000 | 1.0 / 15 | 782 | 2800 | 0.4/ 5.8 | 2" | 115.0 |
| KTB8002200 | 800 | 2200 | 1.0 / 15 | 782 | 3300 | 0.3 / 4.4 | 2" | 126.0 |
| KTB12002400 | 1200 | 2400 | 1.0 / 15 | 1172 | 2800 | 0.5 / 7.3 | 2" | 206.0 |
| KTB12002600 | 1200 | 2600 | 1.0 / 15 | 1172 | 3100 | 0.4/ 5.8 | 2" | 220.0 |
| KTB12002800 | 1200 | 2800 | 1.0 / 15 | 1172 | 4100 | 0.3 / 4.4 | 2" | 240.0 |
| Ürün Kodu |
Kullanım Çap Aralığı | Max. Çalışma Basıncı |
Sönük Balon Ölçüleri | Geri Basınç (Test Basıncı) |
By-pass Çapı |
Yaklaşık Ürün Ağırlığı |
||
| Min. Boru Çapı | Max. Boru Çapı | Ürün Çapı | Toplam Ürün Uzunluğu |
|||||
| (inch) | (inch) | (bar) / (psi) | (inch) | (inch) | (bar) / (psi) | (inch) | (lbs) | |
| KTB3570 | 1.4” | 2.8” | 3.0 / 44 | 1.3" | 6.9" | 0.5 / 7.3 | 3/10" | 3.0 |
| KTB50100 | 2” | 4” | 1.5 / 22 | 1.9" | 13.8" | 0.5 / 7.3 | 1/4" | 1.1 |
| KTB50100/2,5 | 2” | 4” | 2.5 / 36 | 1.9" | 13.8" | 1.0 / 15 | 1/4" | 1.3 |
| KTB70150 | 2.8” | 6” | 1.5 / 22 | 2.7" | 15.7" | 0.5 / 7.3 | 1/2" | 2.8 |
| KTB70150/2,5 | 2.8” | 6” | 2.5 / 36 | 2.7" | 15.7" | 1.0 / 15 | 1/2" | 3.3 |
| KTB100200 | 4” | 8” | 1.5 / 22 | 3.6" | 23.6" | 0.5 / 7.3 | 1" | 5.7 |
| KTB100200/2,5 | 4” | 8” | 2.5 / 36 | 3.6" | 23.6" | 1.0 / 15 | 1" | 6.1 |
| KTB150300 | 6” | 12” | 1.5 / 22 | 5.5" | 23.6" | 0.5 / 7.3 | 2" | 10.5 |
| KTB150300/2,5 | 6” | 12” | 2.5 / 36 | 5.5" | 23.6" | 1.0 / 15 | 2" | 11.2 |
| KTB200400 | 8” | 16” | 1.5 / 22 | 7.4" | 27.6" | 0.5 / 7.3 | 2" | 18.7 |
| KTB200400/2,5 | 8” | 16” | 2.5 / 36 | 7.4" | 27.6" | 1.0 / 15 | 2" | 19.5 |
| KTB200500 | 8” | 20” | 1.5 / 22 | 7.4" | 33.5" | 0.5 / 7.3 | 2" | 20.9 |
| KTB200500/2,5 | 8” | 20” | 2.5 / 36 | 7.4" | 33.5" | 1.0 / 15 | 2" | 21.3 |
| KTB300600 | 12” | 24” | 1.5 / 22 | 11.3" | 35.4" | 0.5 / 7.3 | 2" | 29.4 |
| KTB300600/2,5 | 12” | 24” | 2.5 / 36 | 11.3" | 35.4" | 1.0 / 15 | 2" | 30.3 |
| KTB375750 | 15” | 30” | 1.5 / 22 | 14.2" | 41.3" | 0.5 / 7.3 | 2" | 41.8 |
| KTB375750/2,5 | 15” | 30” | 2.5 / 36 | 14.2" | 41.3" | 1.0 / 15 | 2" | 42.9 |
| KTB400800 | 16” | 32” | 1.5 / 22 | 14.4" | 41.3" | 0.5 / 7.3 | 2" | 41.8 |
| KTB400800/2,5 | 16” | 32” | 2.5 / 36 | 14.4" | 41.3" | 1.0 / 15 | 2" | 42.9 |
| KTB5001000 | 20” | 40” | 1.5 / 22 | 19" | 47.2" | 0.5 / 7.3 | 2" | 68.2 |
| KTB5001000/2,5 | 20” | 40” | 2.5 / 36 | 19" | 47.2" | 1.0 / 15 | 2" | 69.3 |
| KTB5001200 | 20” | 48" | 1.5 / 22 | 19" | 59.1" | 0.5 / 7.3 | 2" | 77.0 |
| KTB6001200 | 24” | 48" | 2.5 / 36 | 23.1" | 53.1" | 0.3 / 4.4 | 2" | 94.6 |
| KTB6001200/2,5 | 24” | 48" | 2.5 / 36 | 23.1" | 53.1" | 0.8 /1.6 | 2" | 99.0 |
| KTB6001600 | 24” | 64” | 1.0 / 15 | 23.1" | 82.7" | 0.3 / 4.4 | 2" | 145.2 |
| KTB6001600/1,5 | 24” | 64” | 1.5 / 22 | 23.1" | 82.7" | 0.4/ 5.8 | 2" | 171.6 |
| KTB8001600 | 32” | 64” | 1.0 / 15 | 30.8" | 74.8" | 0.5 / 7.3 | 2" | 198.0 |
| KTB8001800 | 32” | 72” | 1.0 / 15 | 30.8" | 92.5" | 0.4/ 5.8 | 2" | 220.0 |
| KTB8002000 | 32” | 80” | 1.0 / 15 | 30.8" | 112.2" | 0.4/ 5.8 | 2" | 253.0 |
| KTB8002200 | 32” | 88” | 1.0 / 15 | 30.8" | 131.9" | 0.3 / 4.4 | 2" | 277.2 |
| KTB12002400 | 48” | 96” | 1.0 / 15 | 46" | 110.2" | 0.5 / 7.3 | 2" | 453.2 |
| KTB12002600 | 48” | 104” | 1.0 / 15 | 46" | 126" | 0.4/ 5.8 | 2" | 484.0 |
| KTB12002800 | 48” | 110” | 1.0 / 15 | 46" | 165.4" | 0.3 / 4.4 | 2" | 528.0 |
Aksesuarlar
Ventilli Basınç Kontrol Cihazı
VHK25 - 2.5 Bar
Regülatörlü Basınç Kontrol Cihazı
RHK15 - 1.5 Bar
RHK25 - 2.5 Bar
RHK40 - 4.0 Bar

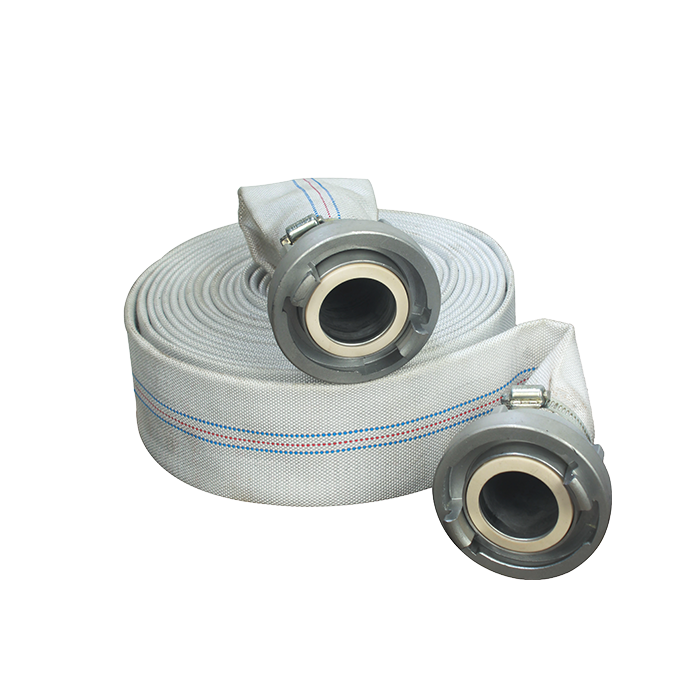

Su Hortumu
STH01 - 1"
STH02 - 2"
STH03 - 3"
STH04 - 4"
Şişirme Hortumu
HH06 - 6m
HH10 - 10m
HH15 - 15m
HH25 - 25m
Kancalı Elyaf Şişirme Hortumu
KHK06 - 6m
KHK12 - 12m
Su ile Test Adaptörü
STA01 - 1"
STA02 - 2"
STA03 - 3"
STA04 - 4"
Hava ile Test Adaptörü
HTA01 - 1"
HTA02 - 2"
HTA03 - 3"
HTA04 - 4"
